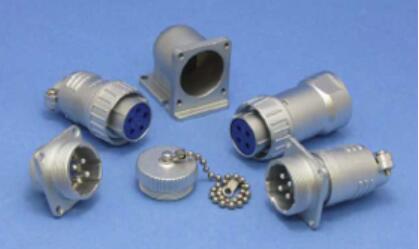

NJC系列连接器是依照JIS C5432标准设计，锌合金压铸制造，外壳坚固耐用，获得多个国际规格的认证，5条导沟槽设计，连接顺畅度极佳，5种外形（3P-37P）可供选择，应用于半导体制造及各种测量设备上。 NJC系列产品特性 | RoHS | RoHS指令对应品 | | 防水性 | 无 | | 锁定方式 | 螺钉锁定方式 | | 机构·材质特征 | - ○壳牌是由锌合金和铝合金的压铸件制
- ○通过5个钥匙方式的向导采用结合顺畅
- ○L座的使用更为狭小的地方安装
| | 关于认证 | - ○JIC C 5432品。
- ○< PSE >电器用品安全法适合品。
- ○UL、CSA认证取得（UL：UL 1977 CSA：C 22.2 No . 182.3）
- ○欧洲安全规格对应品有（EN 61984适合TÜV认定）
| | 接线方式 | 焊接，压焊类型（双方的兼容） |
特性- ・绝缘电阻：是以指定的电压测量时最接近的导体间。1,000 ＭΩ以上。
- ・耐电圧：在最接近导体时在规定电压情况下，也无短路等异常情况。
- ・接触电阻：接触电阻：在规定的距离接插时所接触导体电阻5 ｍΩ以下。
- ・耐振性：进行振动测试时，性能上无障碍，接触电阻5mΩ以下。
- ・冲击：进行机械冲击试验，性能上无障碍，接触电阻5mΩ以下。
- ・耐湿性：湿度试验后，性能上无障碍，绝缘电阻10 MΩ以上。
- ・温度循环：进行温度循环测试后，性能上无障碍，绝缘电阻1,000 MΩ以上。
- ・盐水喷雾：进行盐水喷雾测试后，性能上无障碍，接触电阻5mΩ以下。
材质及处理 | | 材质 | 处理 | | 外壳 | 壳牌尺寸16，20，24 :锌合金
（部分铝合金）
壳牌尺寸28，32：铝合金 | 图表镀铬
特殊处理 | | 绝缘体 | 合成树脂 | ― | | 接触 | 铜合金 | 镀银
镀金 |
|
